リバースプロキシサーバを作ってみる

はじめに

リバースプロキシをAzureで作ってみる

IIS、Application Request Routing、URL Rewriteを使ってリバースプロキシを作る。

構成イメージ

今回は簡単に以下のような構成にします。

振り分けも複雑にしません。

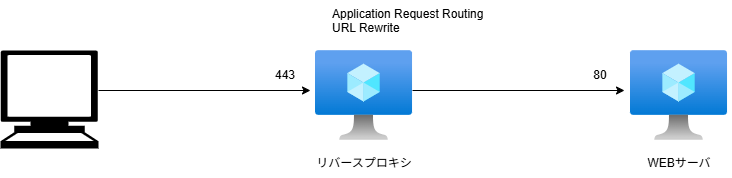

構成イメージ:クライアントからリバースプロキシ サーバーを経由して Web サーバーにアクセスする構成

WEBサーバ作成

Azure上にVMをデプロイしてIISをインストールします。VMのデプロイの手順は省略。

IISのインストールもすべてデフォルトのため省略

「サーバーマネージャー」⇒「ツール」⇒「IISマネージャー」

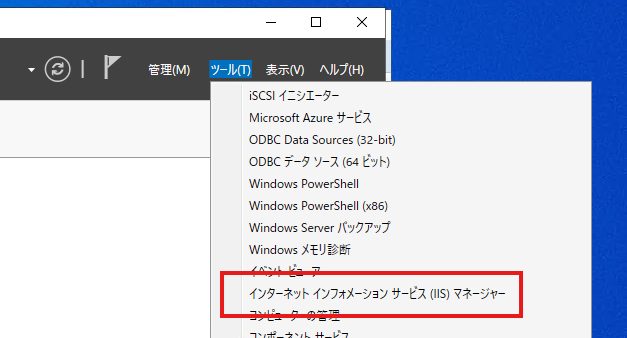

サーバー マネージャーの「ツール」メニューから IIS マネージャーを開く画面

「サイト」を右クリックして「Webサイトの追加」をクリック

画像のように入力し「OK」をクリック

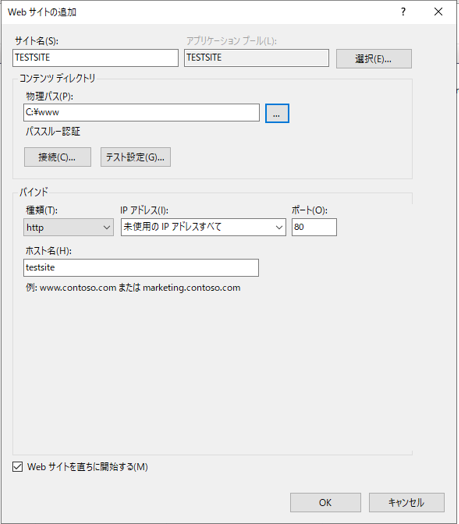

IIS マネージャーの「Web サイトの追加」で testsite の情報を入力した例

Default Web Siteの方は停止しておく

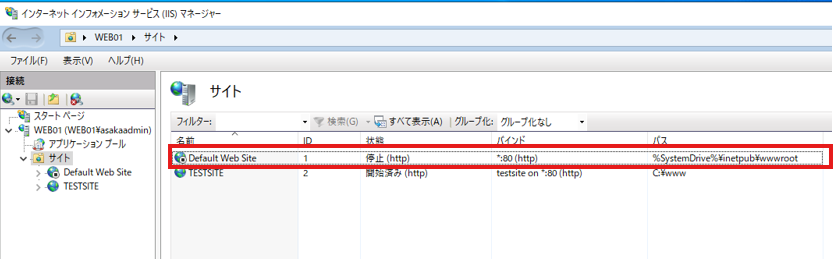

IIS マネージャーで Default Web Site を停止する画面

物理パス内に適当にindex.htmファイルを入れましょう。中身も適当で。

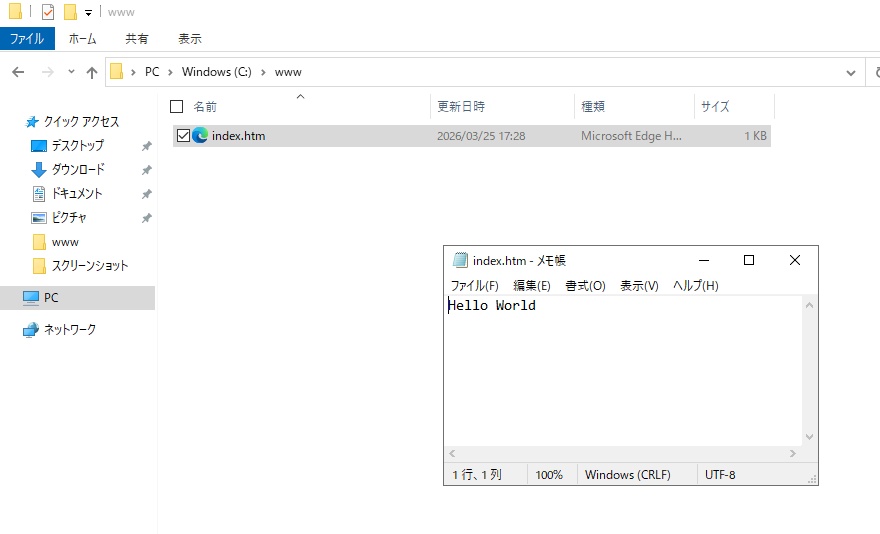

Web サイトの物理パスに index.htm を置いたフォルダー

hostsにはループバック向けの名前解決ができるように記載を追加し、WindowsFirewallが有効であれば切っておく。

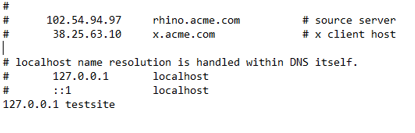

hosts ファイルに testsite をループバック アドレスで名前解決する記述を追加した例

ブラウザを立ち上げて、URL(http://testsite)を入力しindex.htmの内容が表示されることを確認する。

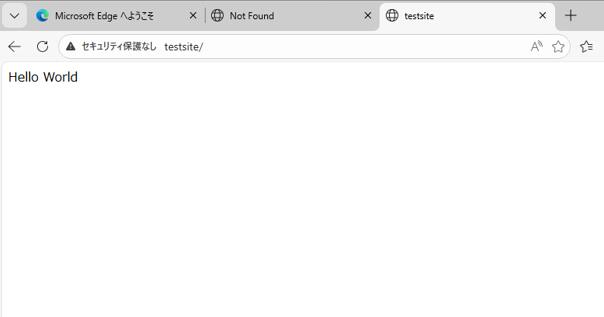

ブラウザーで http://testsite を開き、index.htm の内容が表示された画面

リバースプロキシ作成

リバースプロキシ側には、IISだけじゃなくてARR(Application Request Routing)とURL Rewriteも入れます。

以下サイトにアクセスして、x64 installerをダウンロードする

Application Request Routing : The Official Microsoft IIS Site

Application Request Routing のダウンロード ページで x64 installer を選ぶ画面

インストーラをサーバにコピーして、実行する。

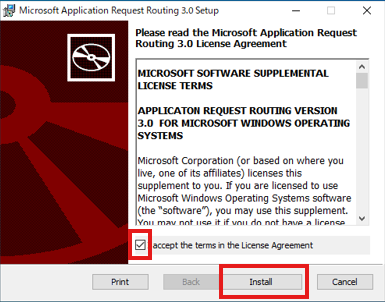

Application Request Routing のインストーラーを実行した画面

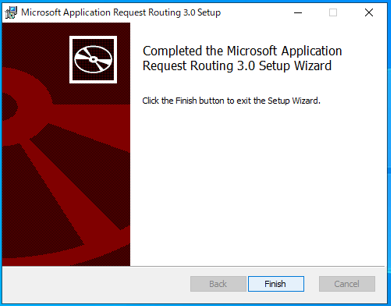

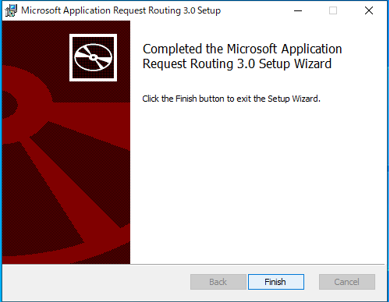

Application Request Routing のインストールが完了した画面

URL Rewriteについても同様に以下のサイトにアクセスしてx64 installerをインストールして実行する

URL Rewrite : The Official Microsoft IIS Site

URL Rewrite のダウンロード ページで x64 installer を選ぶ画面

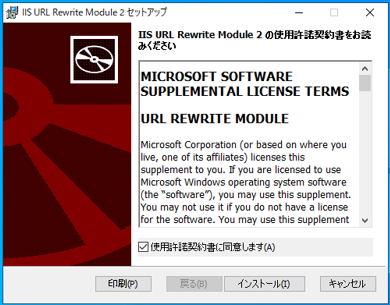

URL Rewrite のインストーラーを実行した画面

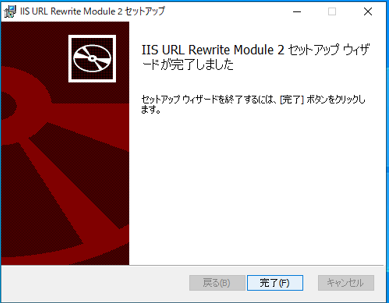

URL Rewrite のインストールが完了した画面

インストールが完了するとIISに「URL書き換え」というのが追加されます。今回はこれを使います。

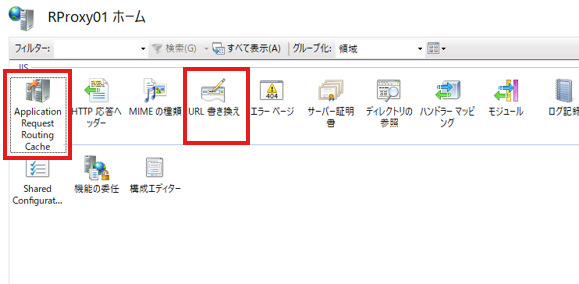

IIS マネージャーに追加された「URL 書き換え」機能

「サーバーマネージャー」⇒「ツール」⇒「IISマネージャー」

サーバー マネージャーの「ツール」メニューから IIS マネージャーを開く画面

「サイト」を右クリックして「Webサイトの追加」をクリック

画像のように入力し「OK」をクリック

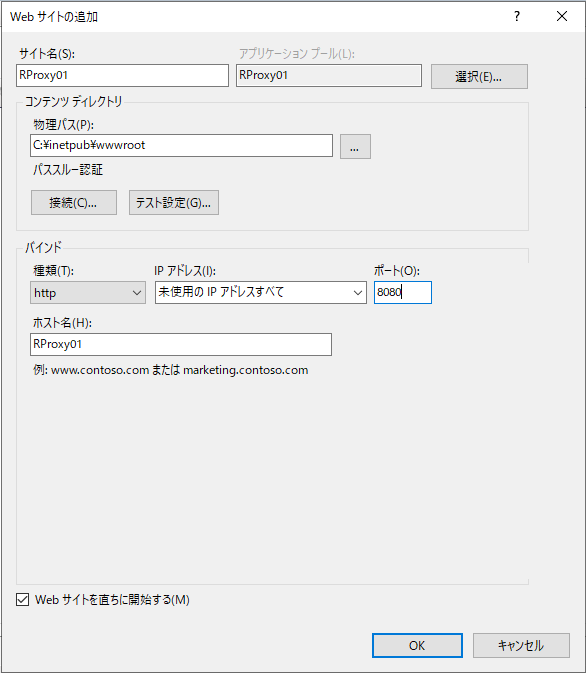

リバースプロキシ サーバーの IIS で「Web サイトの追加」に RProxy01 の情報を入力した例

Default Web Siteの方は停止しておく

IIS マネージャーで Default Web Site を停止する画面

「URL書き換え」をクリックして、規則の追加をクリック

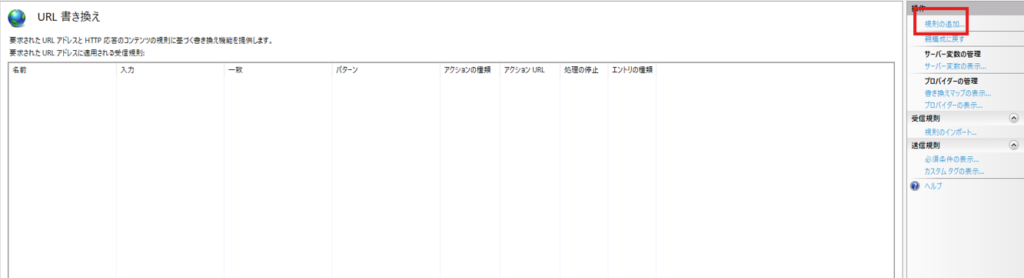

「URL 書き換え」の画面で「規則の追加」をクリックする

リバースプロキシをクリック

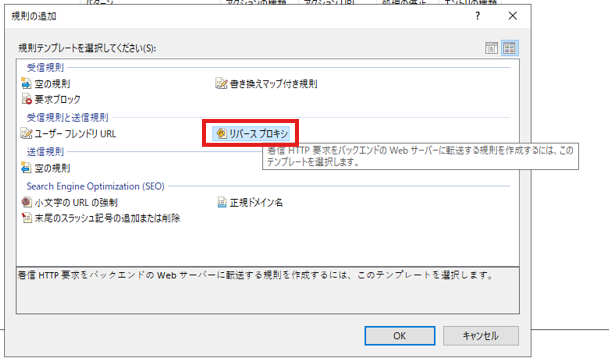

規則の追加でリバースプロキシのテンプレートを選ぶ画面

以下のような警告が表示された場合は、OKをクリック

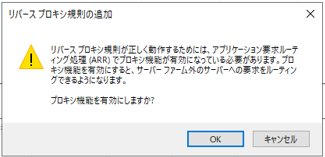

リバースプロキシ機能を有効にするかを確認するダイアログ

受信規則にサーバ名を入力。「SSLオフロードを有効にする」にもチェックを付ける

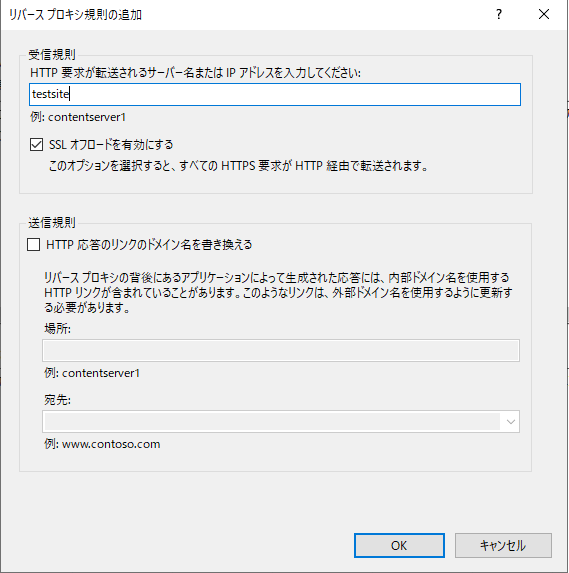

受信規則にサーバー名を入力し、SSL オフロードを有効にする設定画面

testsiteがWEBサーバに名前解決できるためにhostsを記載する。こちらもWindowsFirewallがあればめんどいので切っておく。

リバースプロキシ サーバーの hosts ファイルに testsite の名前解決を追加した例

ブラウザを立ち上げURL(http://rproxy01:8080)にアクセスし、WEBサーバのindex.htmの内容が表示されることを確認する。

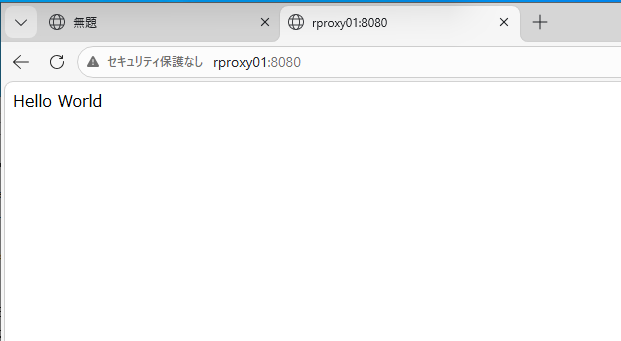

ブラウザーで http://rproxy01:8080 を開き、Web サーバーの index.htm が表示された画面

HTTPS化

次にHTTPSでアクセスが可能なようにする。

今回は検証用の環境のため自己証明書でHTTPSサイトを構築する。

以下を参考に自己証明書を作成します。

OpenSSLを利用した自己証明書を作成する | たいやきまんの技術備忘録

IISマネージャー⇒サーバ証明書から「インポート」をクリックする。
作成したpfxファイルを選択し、パスワードを入力しOKをクリック。

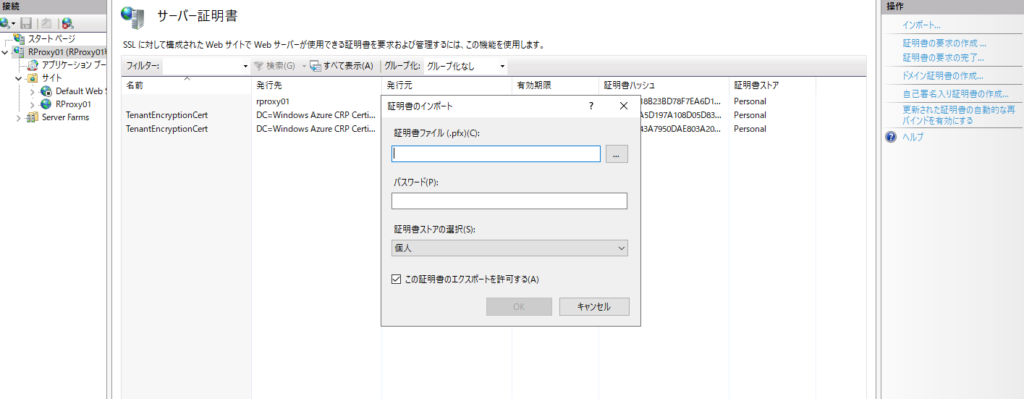

IIS マネージャーのサーバー証明書で pfx ファイルをインポートする画面

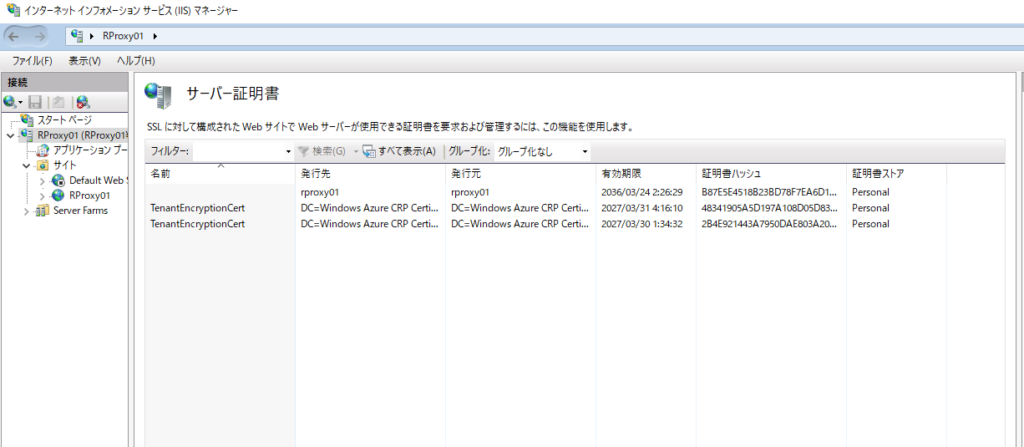

インポートしたサーバー証明書が一覧に表示された画面

サイト⇒「RProxy01」⇒バインド⇒追加をクリック

HTTPSサイトになるように必要事項を記載
OKをクリックする

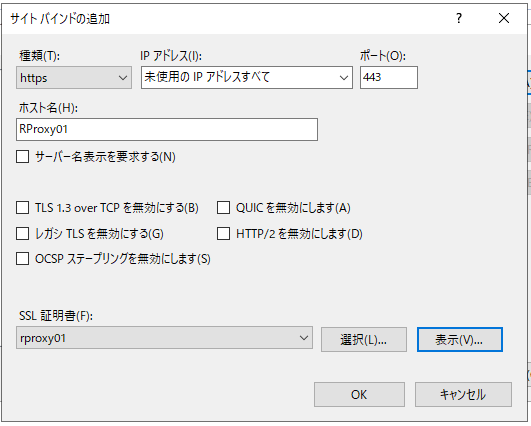

サイトのバインドに HTTPS を追加する設定画面

クライアントからURL(https://rproxy01/)にアクセスしてWEBサイトが表示されることを確認する。
自己証明書なので信頼できないサイトの表示があるが無視して進んでOK

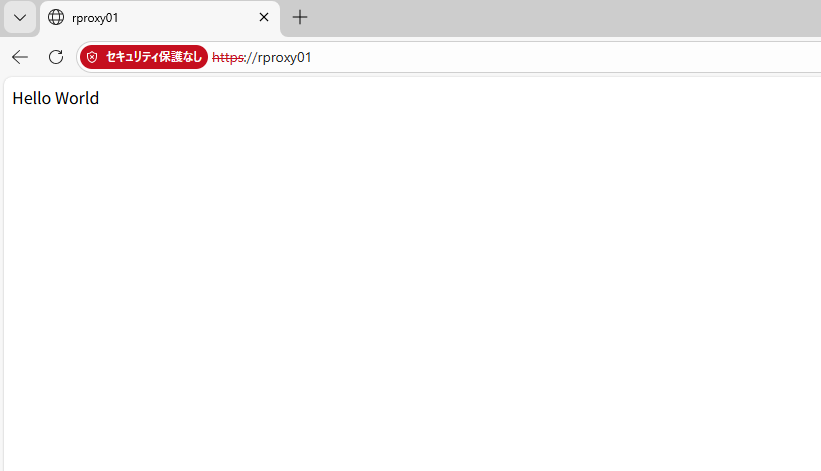

https://rproxy01/ にアクセスして Web サイトが表示された画面
